东风天锦【13方】一体罐 清洗吸污车
超长质保
专业团队
全程监督
合作共赢
免费电话 400-6658-337
购车前必看:
此款车型我公司已申报国家汽车公告及环保公告,可合法办理上户手续。因车辆专用组成部分、发动机配置不同,所以整车价格不同。您可以在购车前与我们联系,我们会根据您的需求给您最合适的车型配置和最优惠的价格,欢迎拨打销售热线:400-6658-337

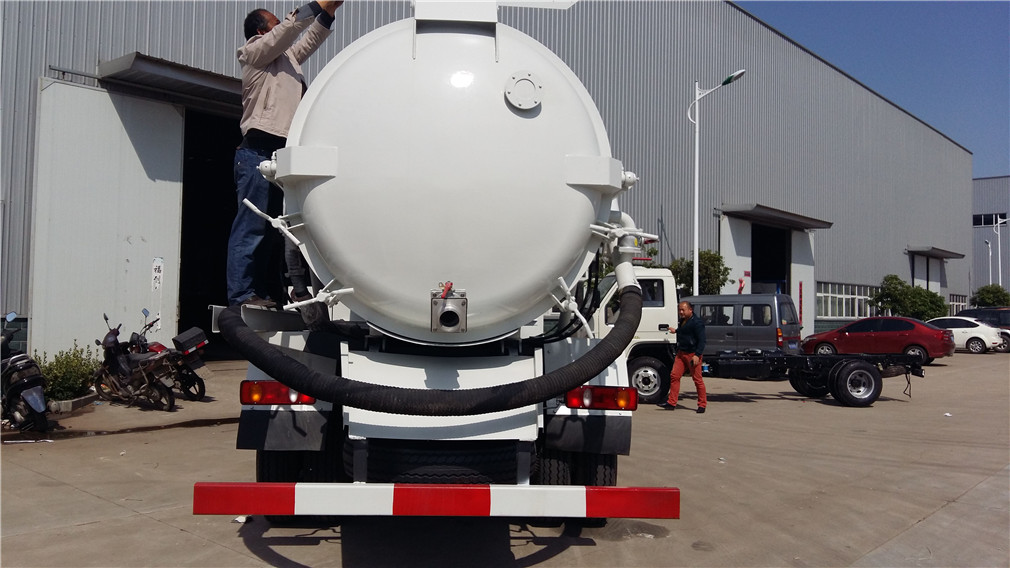

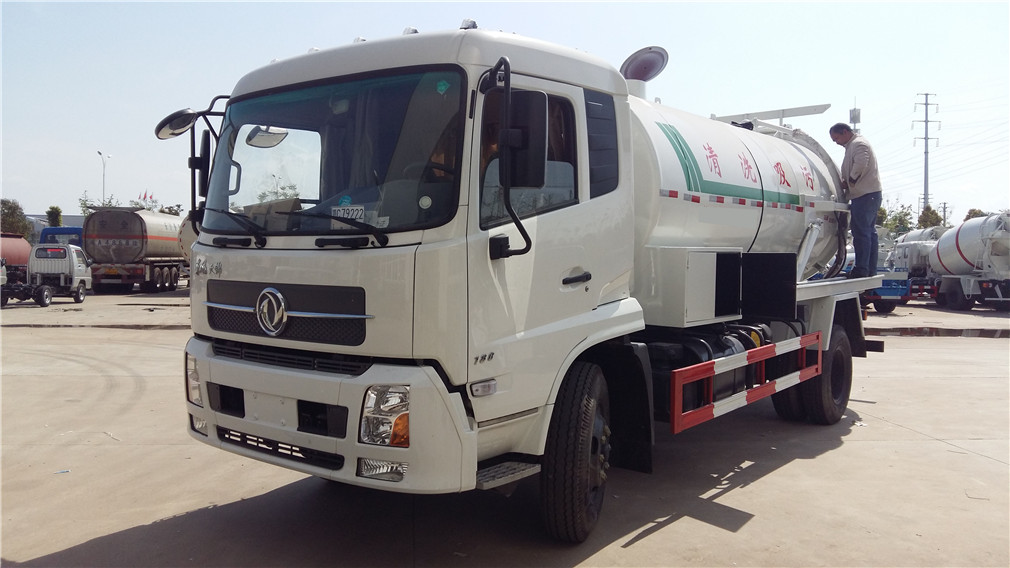

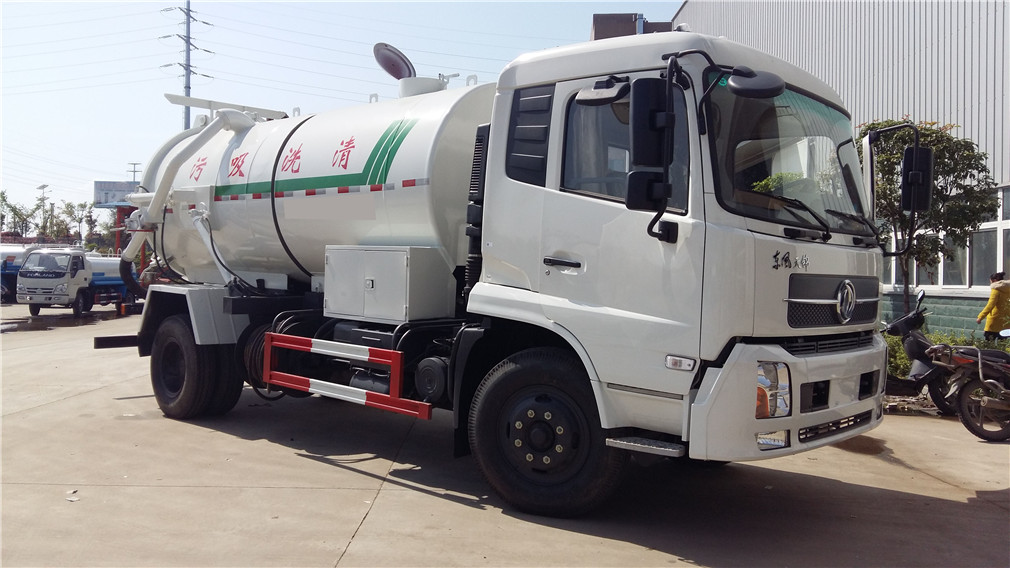

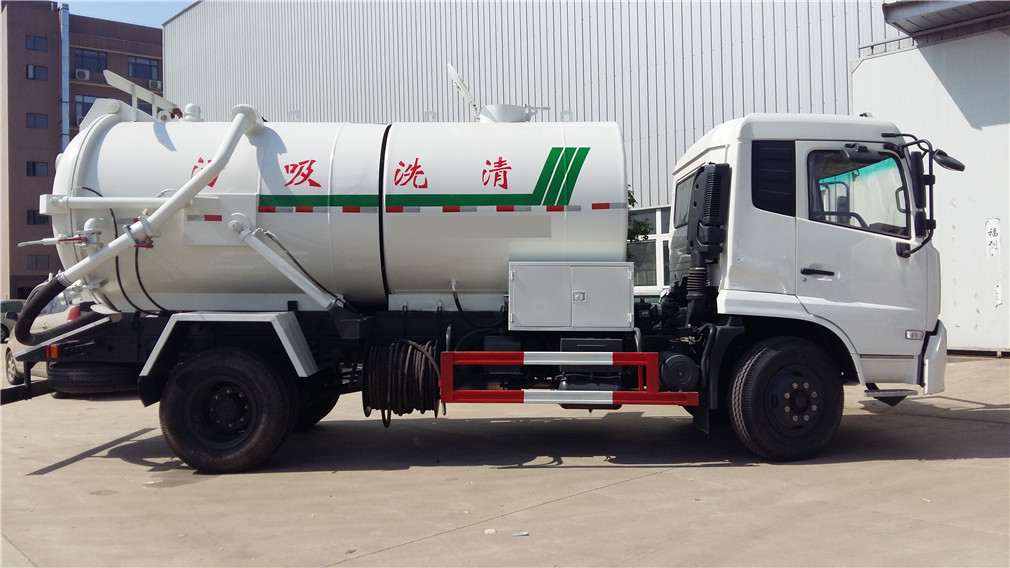

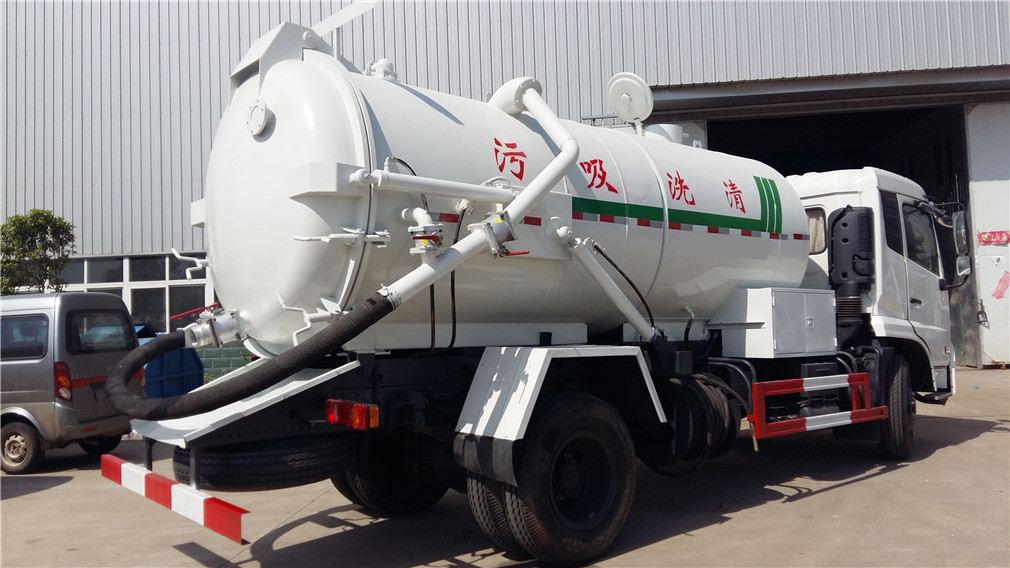

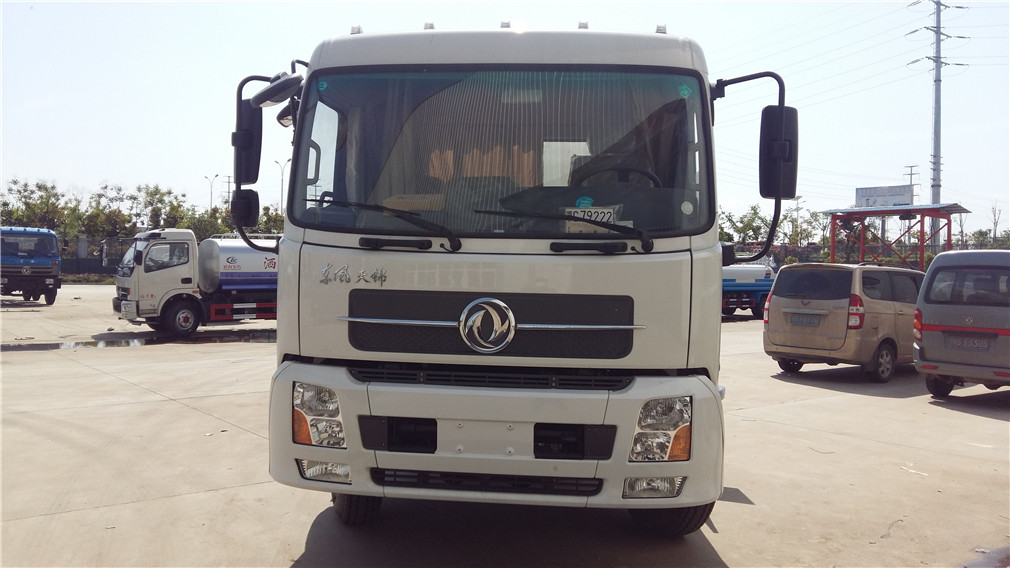

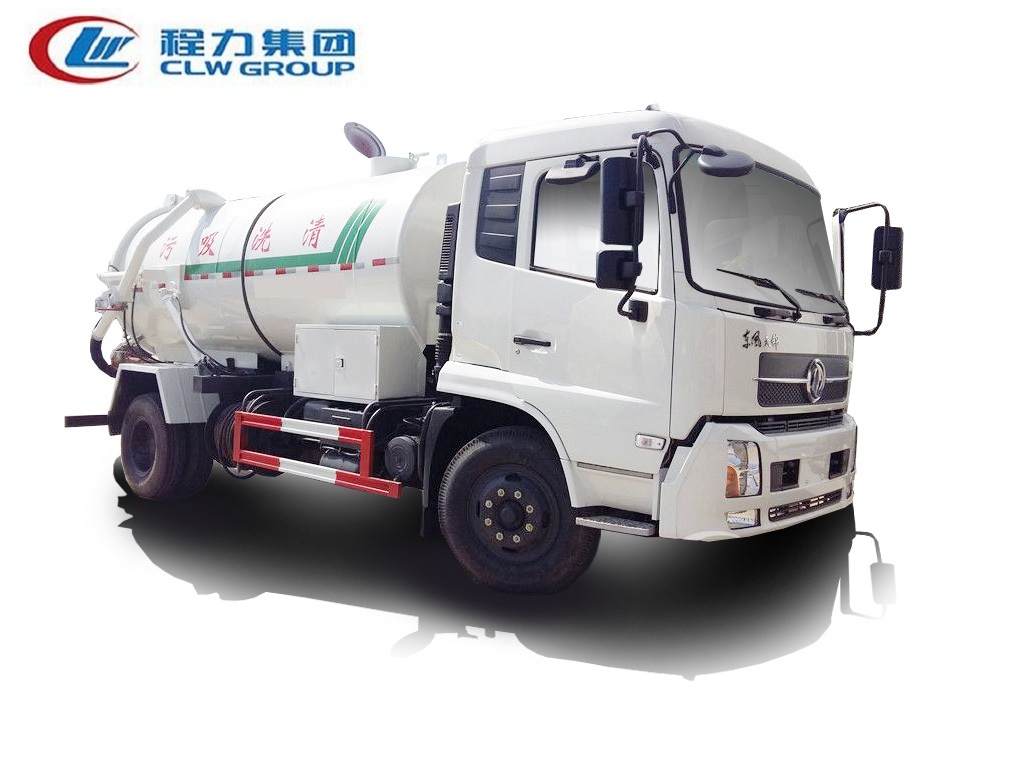

全方位高清图展示

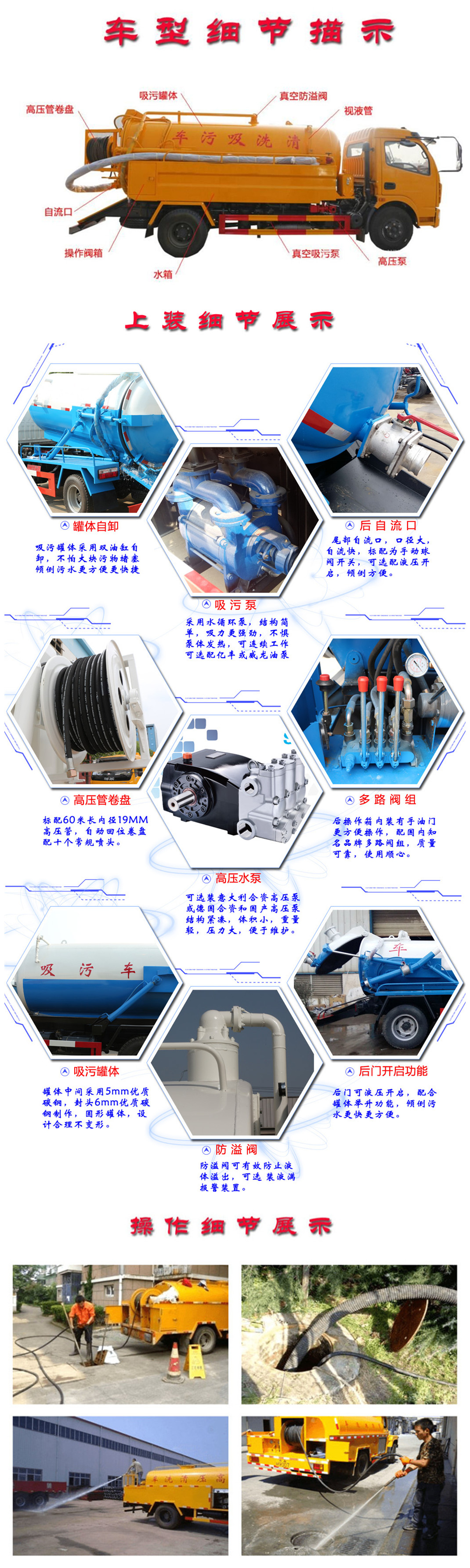

底盘及上装配置图文说明
①清洗吸污车主要由底盘和上装两大部分组成,清洗吸污车底盘装有取力器、传动系统、真空泵、高压泵、真空管管路系统、油气分离器、水气分离器、真空压力表、防护栏、操作台、液压系统等。
②上装罐体由圆柱形吸污罐与水箱组成,吸污罐两头装有封头、后侧封头可开启、吸污罐体顶部设有真空防溢阀、吸污罐体两侧设有举升油缸及后封头液压自动开启油缸、尾部装有自流阀、标配60米长内径19mm高压管,自动回位卷盘,配10个常规喷头,可选装尾部视液窗、随车吸污软管等。
③清洗吸污车主要用于清洗城市下水道、管道的沉积物、死角泥沟的疏通,也可用于清洗工业排液管道、壁面等,清洗公路、广场地面。利用真空技术实施抽吸作业,能清洁,迅速地将公共厕所、住宅楼等处化粪池内粪便与生活污水运到粪肥蓄集点,或污水处理场。清洗吸污车适宜被吸物质在0℃以上时使用。
工作原理及特点描述
①车辆上装配有防溢阀可有效防止液体溢出,可选装液满报警装置。
②罐体自卸,吸污罐体采用双油缸自卸,倾倒污水更方便更快捷不怕大污物堵塞。
③尾部自流口,口径大,自流快,标配为手动球阀开关,可选配液压开启,倾倒方便。
④后门开启功能,后门可液压开启,配合罐体油缸举升功能倾倒污水污物更方便更快捷。
⑤罐体以刚性连接方式,安装在车架上,两者中间设有缓冲垫,可减轻车辆的振动对罐体的损害。
⑥吸污泵,采用水循环泵,结构简单,吸力更强劲,不惧泵体发热,可连续工作,可选配亿丰泵或威龙油泵。
⑦采用进口知名高压清洗泵,压力能达到16Mpa。也可选用国产高压泵、压力达到24Mpa,,压力大清洗彻底。主要用于清洗城市下水道、管道的沉积物、死角泥沟的疏通,也可用于清洗工业排液管道、壁面等,清洗公路、广场地面。
车辆工艺特点
①吸污罐体采用武钢国标6mm厚优质碳钢板材,采用先进的滚塑工艺一次成型,强度高耐腐蚀,罐体为圆形,设计合理,封头采用优质钢材,抗压性更强。安装浮球液位控制器,带电子报警装置;安装进口防溢流装置,防止污水因吸满倒灌至真空泵系统。吸污车具有液压举升自卸功能,便于将各种污泥倾倒干净。后罐门可液压自动开启,便于清理罐体内的沉积物,本车可自吸自排,干净方便,一人就可操作,节省人力。
②采用国内技术领先的吸污专用泵,吸力大,吸程远,特别适合用于下水道内的淤积物的抽吸、装运和排卸,尤其是可吸下水道泥浆、淤泥、石子、砖块等较大物体、含水量较小等物质。抽满污(粪)罐体时间:≤5min,吸程≥10m。自吸自排,寿命长,工作速度快,运输方便。吸污车的排放有加压排放和自流排放两种方式,后盖可打开并自卸罐体中杂质。
③水路系统:包括水罐、高压水泵(意大利进口泵)、进水管、泄水截止阀、滤水器、水位表、进水截止阀、水压表、压力表开关、高压喷头、高压三通阀、卷筒。
④液压系统:包括油位计、油箱、过滤器、闸阀、油泵、溢流阀、节流阀、油压表、单向阀、油马达、换向阀、单向阀、开关。
车型评测
程力威CLW5165GQWD5清洗吸污车主要技术参数 | |||
产品商标 | 程力威 | 企业名称 | 程力专用汽车股份有限公司 |
车辆型号 | CLW5165GQWD5 | 公告批次 | 320 |
外形尺寸(mm) | 8500×2500×3500 | 罐体容积(m3) | 6.63 |
总质量(kg) | 15800 | 额定质量(kg) | 6317 |
整备质量(kg) | 9288 | 前排乘客(人) | 3 |
轴荷(kg) | 5600/10200 | 免征 | 是 |
最高时速(km/h) | 98 | 燃油 | 否 |
油耗(L/100Km) | 环保 | 是 | |
燃油类型 | 柴油 | 排放标准 | 国五 |
其他 | 该车装有取力器,高压水泵,高压水管,高压泵头,真空吸污泵以及水罐,吸污罐,用于清洗和吸污;水罐罐体有效容积:6.63立方米,罐体外形尺寸(长×直径)(mm):2250×1850;吸污罐罐体有效容积:7.36立方米,罐体外形尺寸(长×直径)(mm):2950×1850; 水罐和吸污罐为两个独立罐体,两罐不能同时满载,轴距与后悬的关系为(mm):5000/2070,4700/2370,4500/2570;防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):280×50,后部防护离地高度(mm):450;随底盘选装驾驶室, 选装外形变化,ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公司,选用轮胎以及层级: 9.00R20(16PR),10.00-20(16/18PR),10.00R20(14/16/18PR),10R22.5(16PR),275/80R22.5,275/70R22.5(16/18PR),295/80R22.5, 选装新款驾驶室。 |
程力威CLW5165GQWD5清洗吸污车底盘参数 | |||
底盘型号 | DFL1160BX1V | 底盘品牌 | 东风牌 |
轴 数 | 2 | 前轮距(mm) | 1880,1900,1920 |
轴 距(mm) | 3800,4200,4500,4700,5000 | 后轮距(mm) | 1800,1860,1820 |
轮 胎 数: | 6 | 轮胎规格 | 9.00-20,9.00R20,10.00-20,10.00R20,10R22.5,275/80R22.5,275/70R22.5,295/80R22.5 |
接近离去角 | 20/18 | 前悬后悬 | 1430/2070,1430/2370,1430/2570 |
程力威CLW5165GQWD5清洗吸污车发动机参数 | |||
发动机型号 | 发动机生产企业 | 排量(ML) | 功率(KW) |
ISD210 50 | 东风康明斯发动机有限公司 | 6700 | 155/210 |
ISD190 50 | 东风康明斯发动机有限公司 | 6700 | 144/195 |
ISD180 50 | 东风康明斯发动机有限公司 | 4500 | 132/179 |
EQH180-52 | 东风商用车有限公司 | 4752 | 132/179 |
EQH180-53 | 东风商用车有限公司 | 4752 | 132/179 |
ISB180 50 | 东风康明斯发动机有限公司 | 5900 | 132/179 |
ISD270 50 | 东风康明斯发动机有限公司 | 6700 | 198/269 |
ISB210 50 | 东风康明斯发动机有限公司 | 5900 | 155/210 |
ISB190 50 | 东风康明斯发动机有限公司 | 5900 | 140/190 |
