【国六】东风多利卡D7圆罐【清水3方 污水7方】清洗吸污车
超长质保
专业团队
全程监督
合作共赢
免费电话 400-6658-337
购车前必看:
此款车型我公司已申报国家汽车公告及环保公告,可合法办理上户手续。因车辆专用组成部分、发动机配置不同,所以整车价格不同。您可以在购车前与我们联系,我们会根据您的需求给您最合适的车型配置和最优惠的价格,欢迎拨打销售热线:400-6658-337

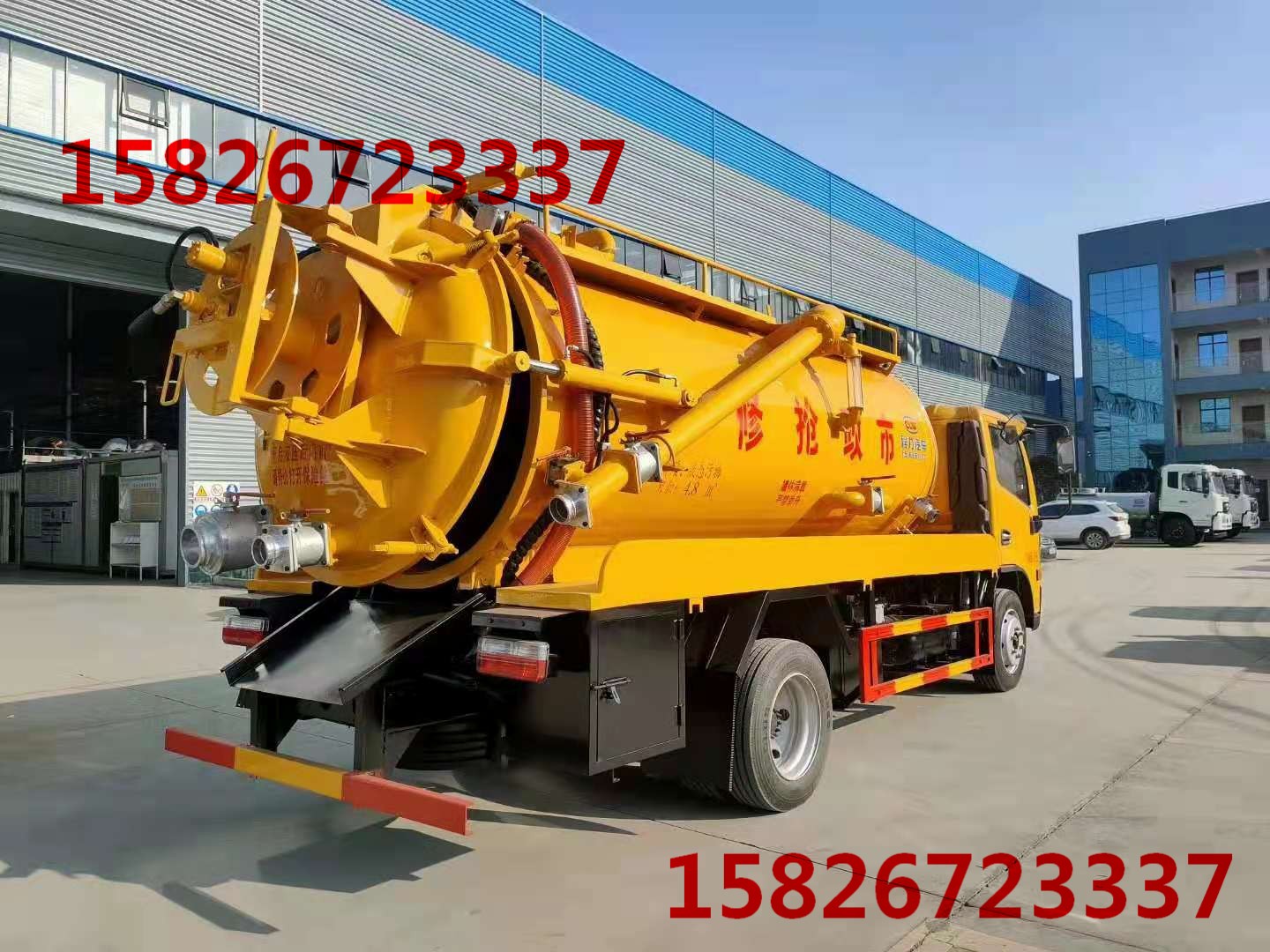

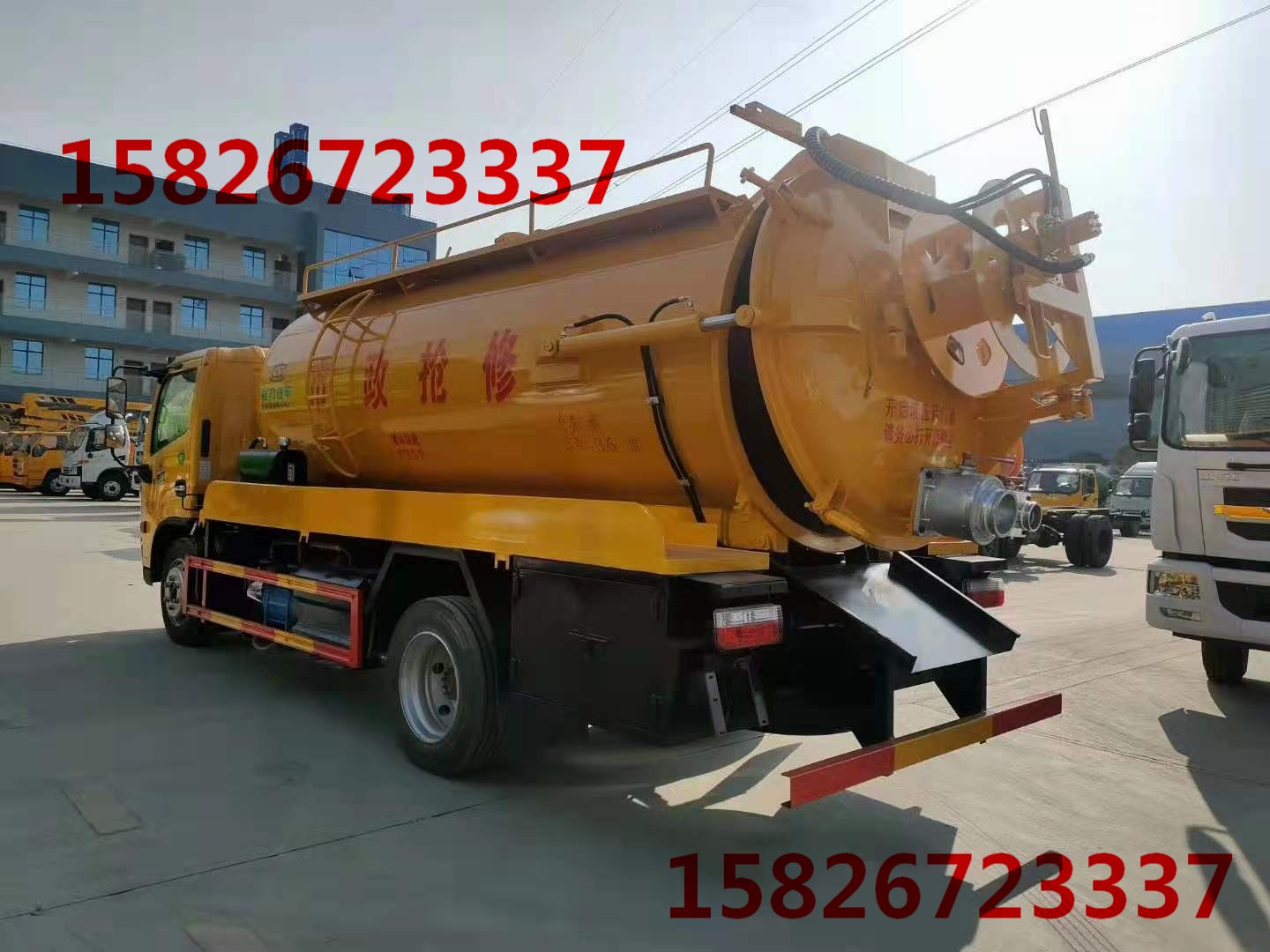

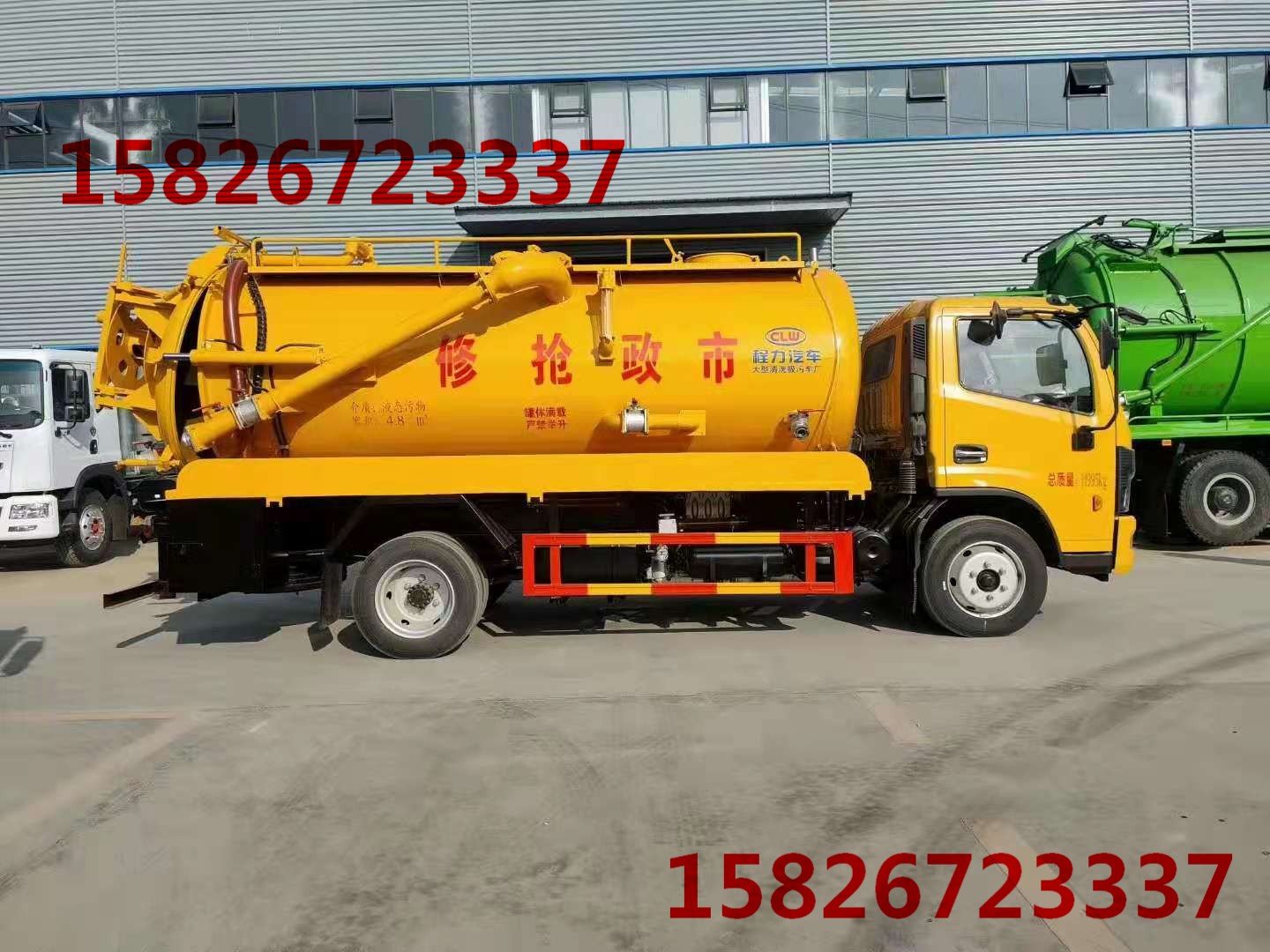

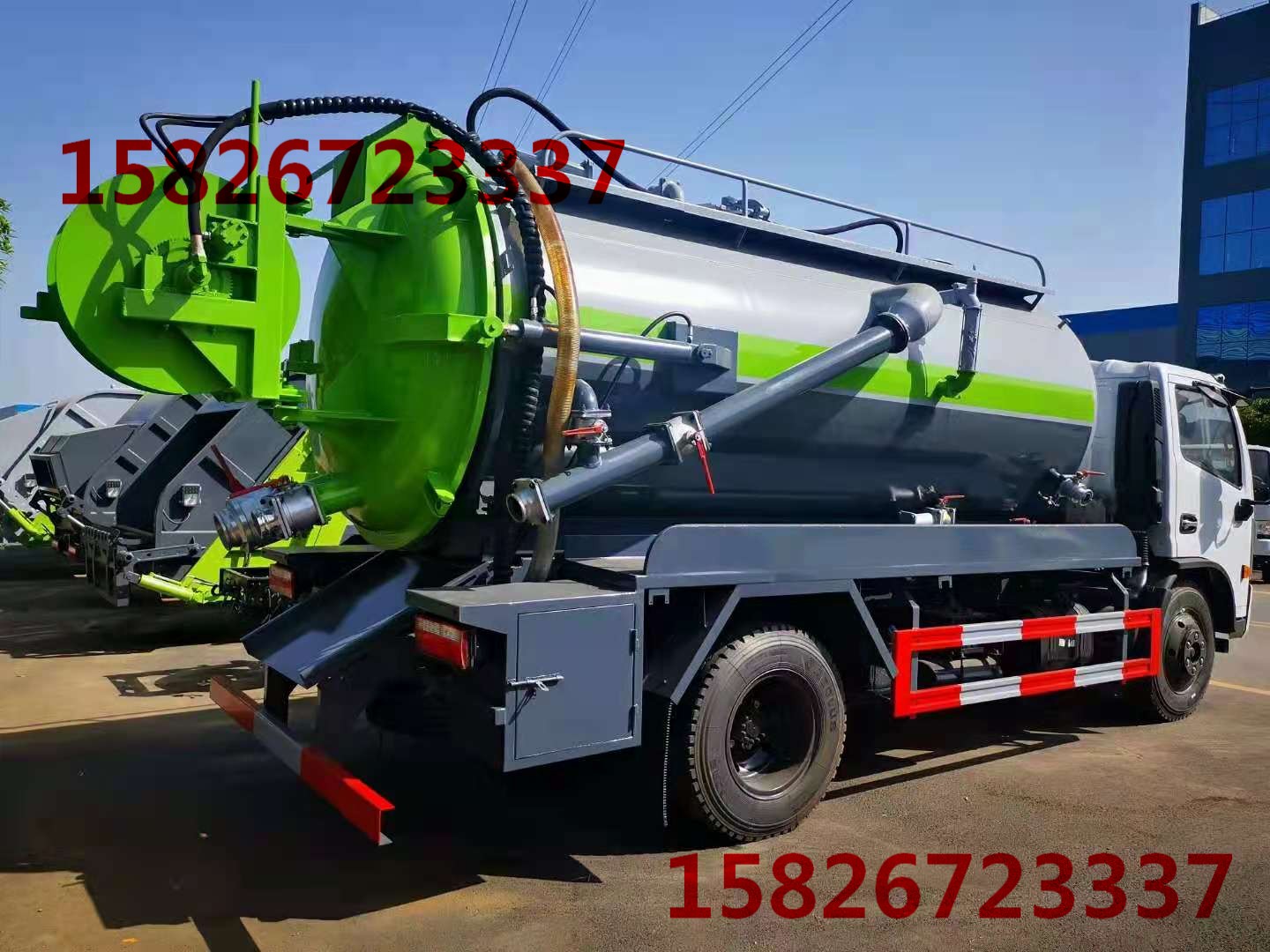

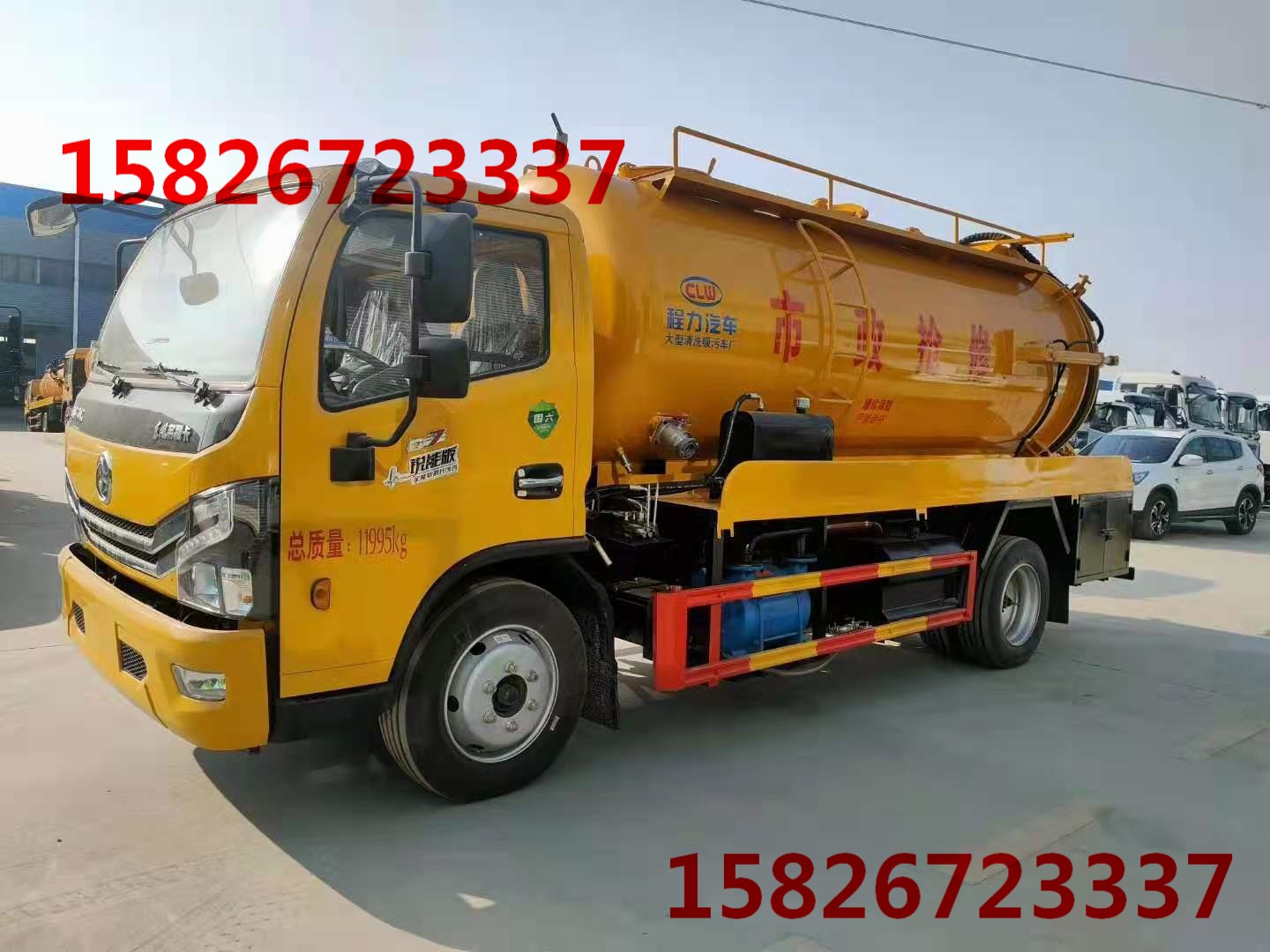

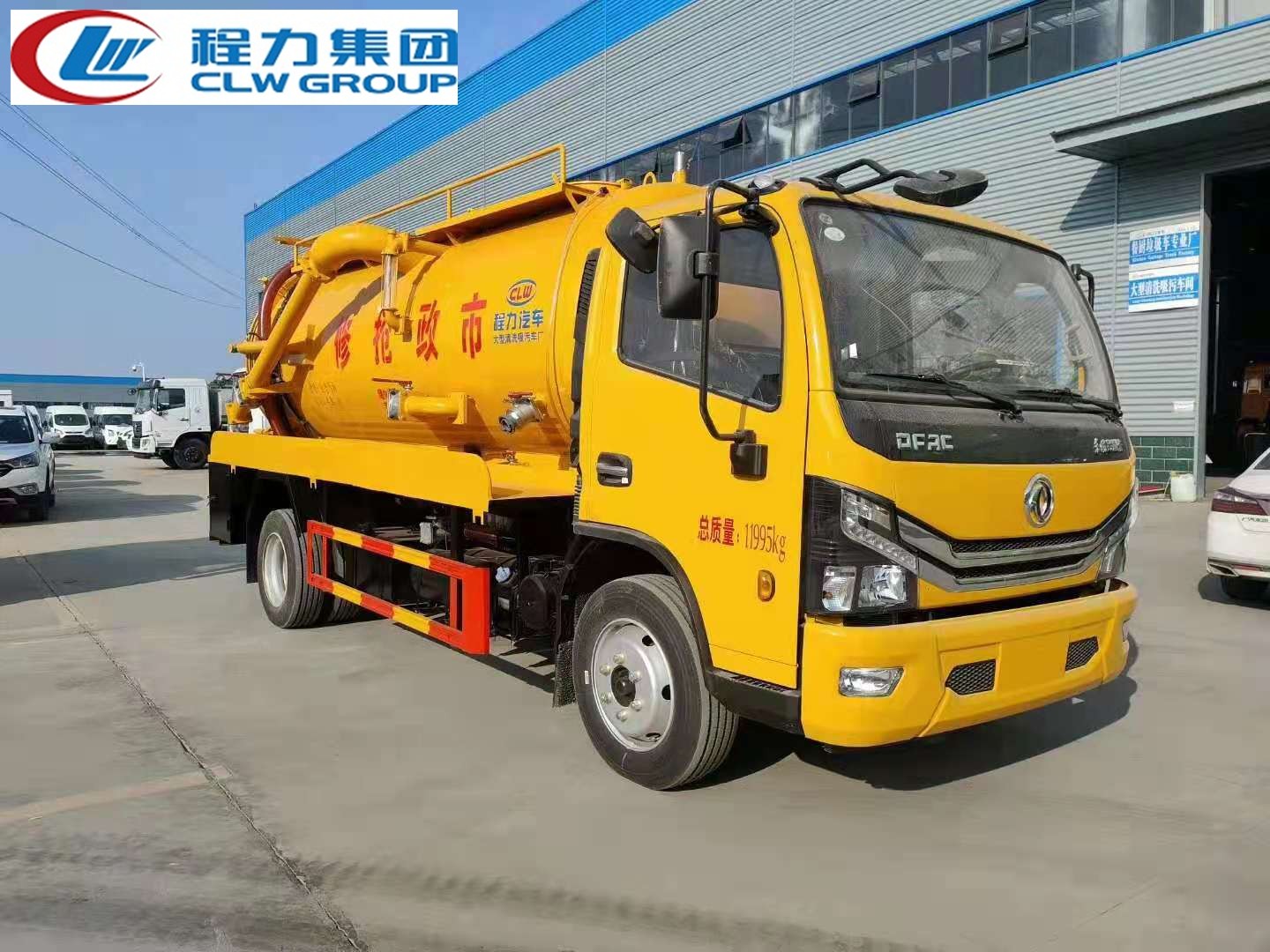

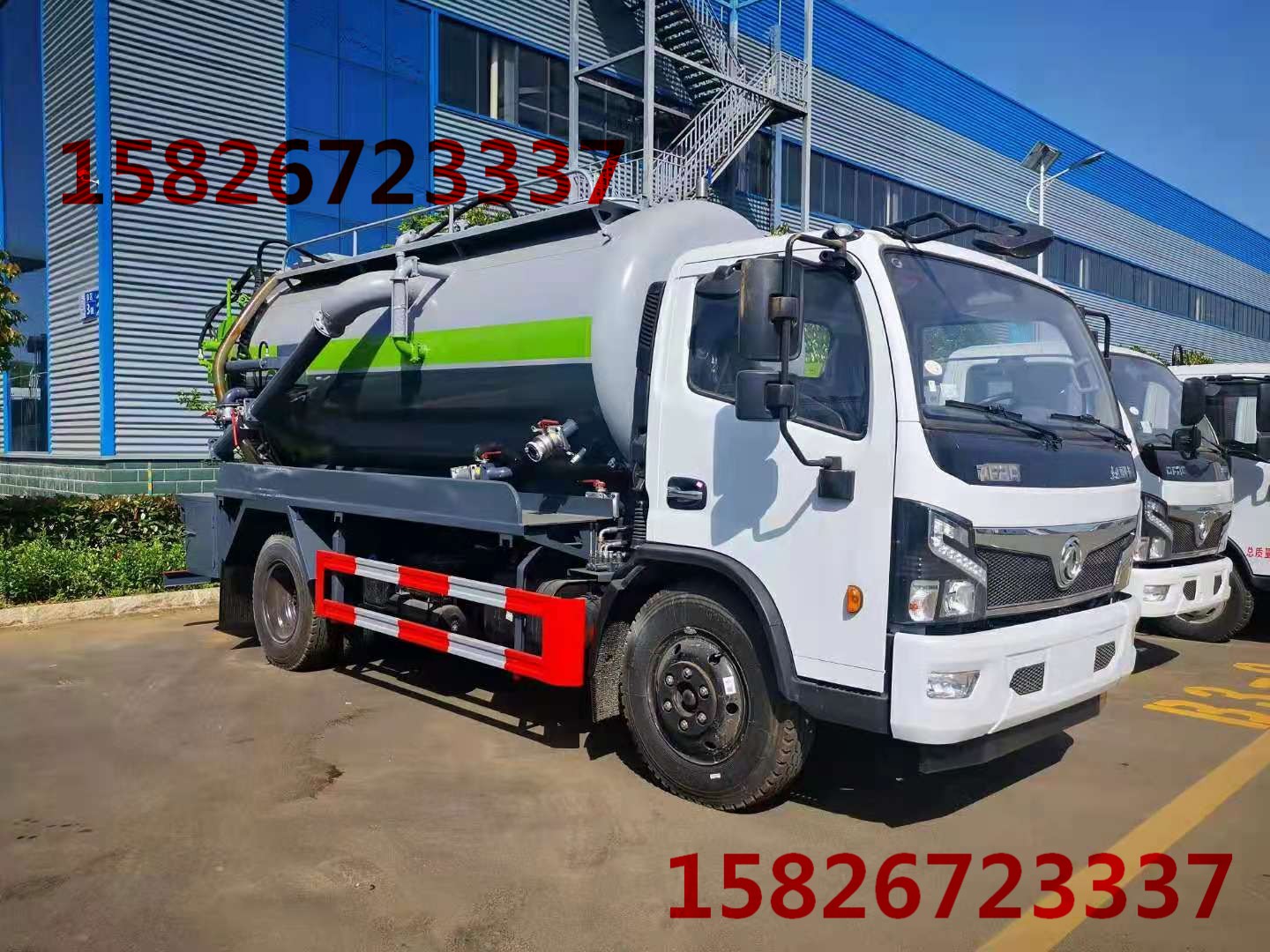

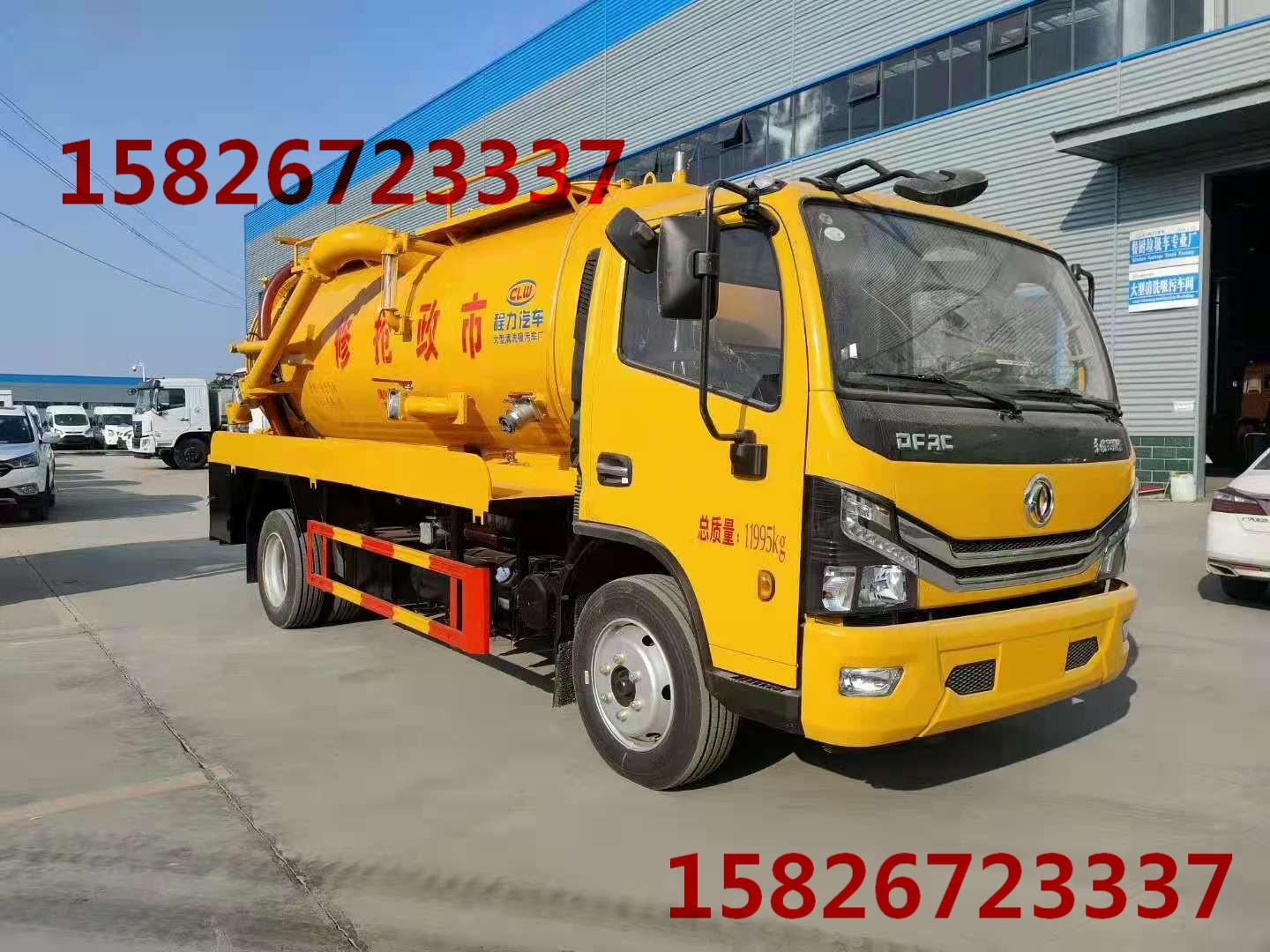

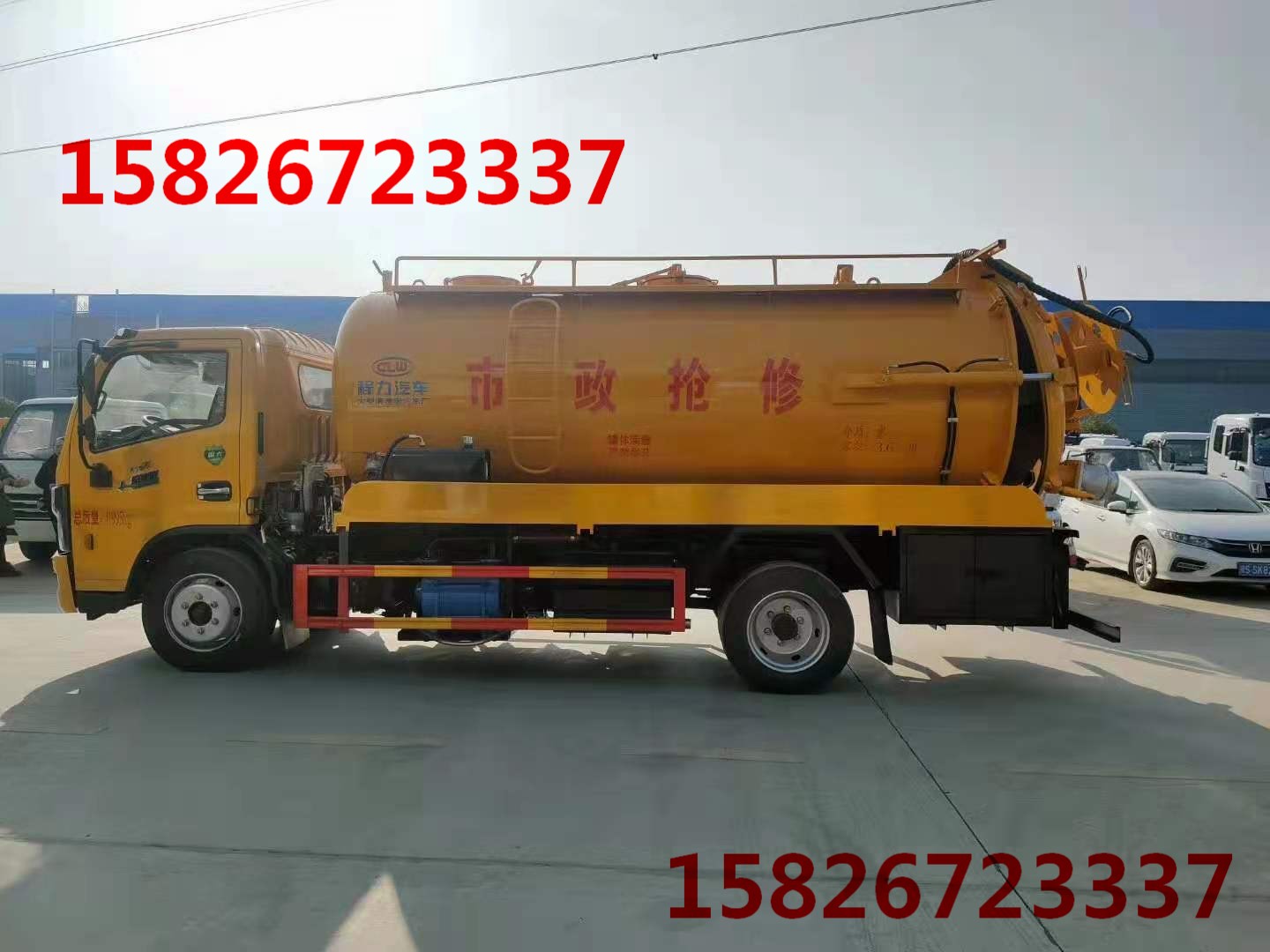

全方位高清图展示

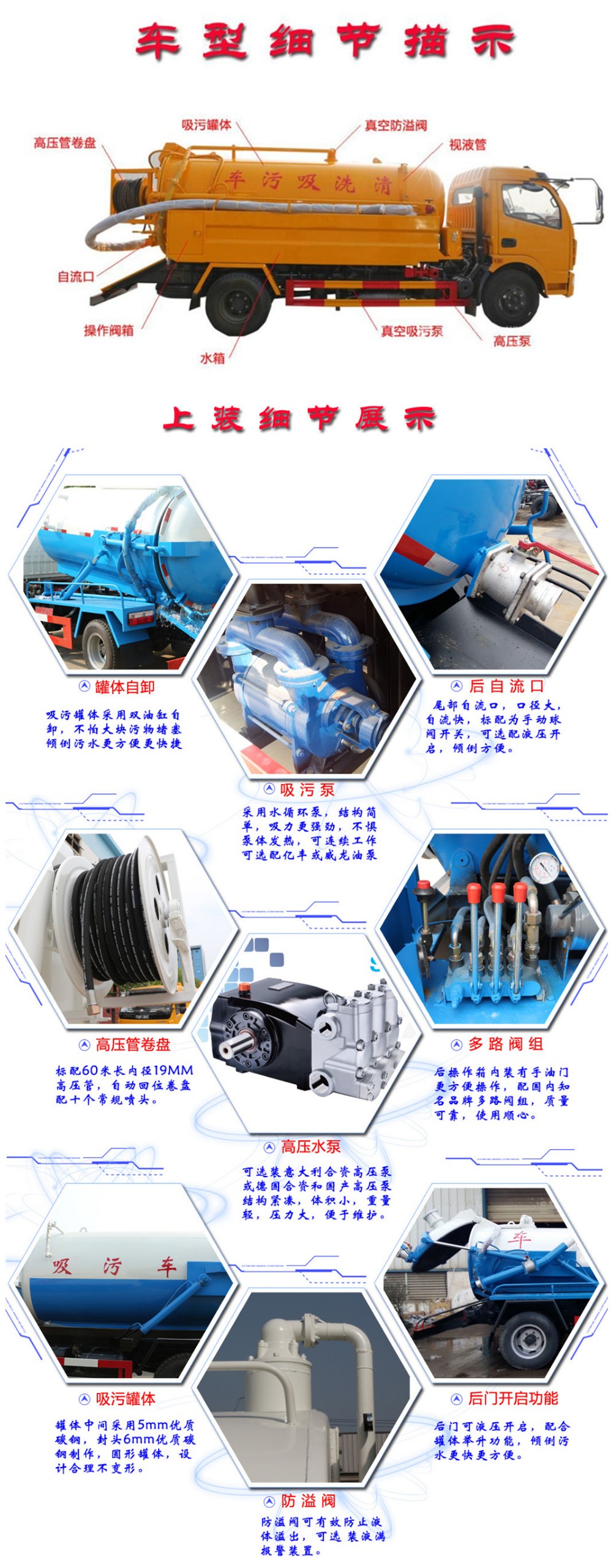

底盘及上装配置图文说明
①清洗吸污车主要由底盘和上装两大部分组成,清洗吸污车底盘装有取力器、传动系统、真空泵、高压泵、真空管管路系统、油气分离器、水气分离器、真空压力表、防护栏、操作台、液压系统等。
②上装罐体由圆柱形吸污罐与水箱组成,吸污罐两头装有封头、后侧封头可开启、吸污罐体顶部设有真空防溢阀、吸污罐体两侧设有举升油缸及后封头液压自动开启油缸、尾部装有自流阀、标配60米长内径19mm高压管,自动回位卷盘,配10个常规喷头,可选装尾部视液窗、随车吸污软管等。
③清洗吸污车主要用于清洗城市下水道、管道的沉积物、死角泥沟的疏通,也可用于清洗工业排液管道、壁面等,清洗公路、广场地面。利用真空技术实施抽吸作业,能清洁,迅速地将公共厕所、住宅楼等处化粪池内粪便与生活污水运到粪肥蓄集点,或污水处理场。清洗吸污车适宜被吸物质在0℃以上时使用。
工作原理及特点描述
①车辆上装配有防溢阀可有效防止液体溢出,可选装液满报警装置。
②罐体自卸,吸污罐体采用双油缸自卸,倾倒污水更方便更快捷不怕大污物堵塞。
③尾部自流口,口径大,自流快,标配为手动球阀开关,可选配液压开启,倾倒方便。
④后门开启功能,后门可液压开启,配合罐体油缸举升功能倾倒污水污物更方便更快捷。
⑤罐体以刚性连接方式,安装在车架上,两者中间设有缓冲垫,可减轻车辆的振动对罐体的损害。
⑥吸污泵,采用水循环泵,结构简单,吸力更强劲,不惧泵体发热,可连续工作,可选配亿丰泵或威龙油泵。
⑦采用进口知名高压清洗泵,压力能达到16Mpa。也可选用国产高压泵、压力达到24Mpa,,压力大清洗彻底。主要用于清洗城市下水道、管道的沉积物、死角泥沟的疏通,也可用于清洗工业排液管道、壁面等,清洗公路、广场地面。
车辆工艺特点
①吸污罐体采用武钢国标6mm厚优质碳钢板材,采用先进的滚塑工艺一次成型,强度高耐腐蚀,罐体为圆形,设计合理,封头采用优质钢材,抗压性更强。安装浮球液位控制器,带电子报警装置;安装进口防溢流装置,防止污水因吸满倒灌至真空泵系统。吸污车具有液压举升自卸功能,便于将各种污泥倾倒干净。后罐门可液压自动开启,便于清理罐体内的沉积物,本车可自吸自排,干净方便,一人就可操作,节省人力。
②采用国内技术领先的吸污专用泵,吸力大,吸程远,特别适合用于下水道内的淤积物的抽吸、装运和排卸,尤其是可吸下水道泥浆、淤泥、石子、砖块等较大物体、含水量较小等物质。抽满污(粪)罐体时间:≤5min,吸程≥10m。自吸自排,寿命长,工作速度快,运输方便。吸污车的排放有加压排放和自流排放两种方式,后盖可打开并自卸罐体中杂质。
③水路系统:包括水罐、高压水泵(意大利进口泵)、进水管、泄水截止阀、滤水器、水位表、进水截止阀、水压表、压力表开关、高压喷头、高压三通阀、卷筒。
④液压系统:包括油位计、油箱、过滤器、闸阀、油泵、溢流阀、节流阀、油压表、单向阀、油马达、换向阀、单向阀、开关。
车型评测
程力CL5123GQW6HQ清洗吸污车主要技术参数 | |||
产品商标 | 程力 | 企业名称 | 程力汽车集团股份有限公司 |
车辆型号 | CL5123GQW6HQ | 公告批次 | 340 |
外形尺寸(mm) | 7380,6900×2380,2280×3150,3050 | 罐体容积(m3) | 5.25 |
总质量(kg) | 11995 | 额定质量(kg) | 4000 |
整备质量(kg) | 7800 | 前排乘客(人) | 3 |
轴荷(kg) | 4350/7645 | 免征 | 否 |
最高时速(km/h) | 103 | 燃油 | 否 |
油耗(L/100Km) | 环保 | 是 | |
燃油类型 | 柴油 | 排放标准 | 国六 |
其他 | 该车主要用于城市各种输送管道(堵塞物)疏通工作;主要装置为罐体,罐体外形尺寸(长(含封头)×直径)(mm):4900×1600(其中罐体前部2100mm为清水罐),污水罐罐体有效容积5.25立方米,运输介质:液态污物;清水罐罐体有效容积4.2立方米,运输介质:水;清洗和吸污功能不同时使用,两罐不能同时装载.车辆长/前悬/后悬/宽度/高度(mm)的对应关系为:7380/1130/2450/2380/3050,7380/1180/2400/2280/3150,6900/1130/1970/2380/3150,6900/1180/1920/2280/3050.仅采用3800mm轴距.侧、后防护装置材料材质均为Q235;连接方式:左右侧面及后下部防护均采用焊接连接,后部防护装置断面尺寸(宽×高)50×180(mm),后部防护离地高度:400mm.随底盘选装驾驶室,选装尾部结构,侧平台,侧管样式;ABS型号/厂家:ABS型号:ABS/ASR-24V-4S/4M,厂家:襄阳东风隆诚机械有限责任公司.侧面随底盘选装油厢、取力器等相关部件安装位置 |
程力CL5123GQW6HQ清洗吸污车底盘参数 | |||
底盘型号 | EQ1125SJ8CDC | 底盘品牌 | 东风牌 |
轴 数 | 2 | 前轮距(mm) | 1745,1802,1820,1842,1765 |
轴 距(mm) | 3800,3950,4050,4100,4400,3600 | 后轮距(mm) | 1630,1650,1800,1720 |
轮 胎 数: | 6 | 轮胎规格 | 245/70R19.5,8.25R20 |
接近离去角 | 21/14 | 前悬后悬 | 1130/2450,1180/2400,1130/1970,1180/1920 |
程力CL5123GQW6HQ清洗吸污车发动机参数 | |||
发动机型号 | 发动机生产企业 | 排量(ML) | 功率(KW) |
D4.0NS6B170 | 东风康明斯发动机有限公司 | 4000 | 125/170 |
D4.0NS6B185 | 东风康明斯发动机有限公司 | 4000 | 136/184 |
YCS04190-68 | 广西玉柴机器股份有限公司 | 4156 | 140/190 |
ZD30D16-6N | 东风轻型发动机有限公司 | 2953 | 120/163 |
D25TCIF1 | 昆明云内动力股份有限公司 | 2499 | 110/149 |
D30TCIF1 | 昆明云内动力股份有限公司 | 2977 | 125/170 |
D40TCIF1 | 昆明云内动力股份有限公司 | 4052 | 135/183 |
D45TCIF1 | 昆明云内动力股份有限公司 | 4461 | 162/220 |
NV30-C6G | 东风朝阳朝柴动力有限公司 | 2968 | 115/156 |
NV30-C6C | 东风朝阳朝柴动力有限公司 | 3093 | 120/163 |
NV30-C6D | 东风朝阳朝柴动力有限公司 | 2968 | 120/163 |
CY4SK161 | 东风朝阳朝柴动力有限公司 | 3856 | 135/183 |
CY4SK261 | 东风朝阳朝柴动力有限公司 | 3856 | 125/170 |
CY4SK361 | 东风朝阳朝柴动力有限公司 | 3856 | 125/170 |
YCY30165-60 | 广西玉柴机器股份有限公司 | 2970 | 121/164 |
D4.0NS6B160 | 东风康明斯发动机有限公司 | 4000 | 118/160 |
CY4BK261 | 东风朝阳朝柴动力有限公司 | 3707 | 100/136 |
YCY24140-60 | 广西玉柴机器股份有限公司 | 2360 | 103/140 |
Q28-130E60 | 安徽全柴动力股份有限公司 | 2800 | 96/130 |
H30-165E60 | 安徽全柴动力股份有限公司 | 3000 | 120/163 |
D4.0NS6B195 | 东风康明斯发动机有限公司 | 4000 | 143/194 |
CA4DD2-18E6-30 | 中国第一汽车集团有限公司 | 3230 | 132/179 |
