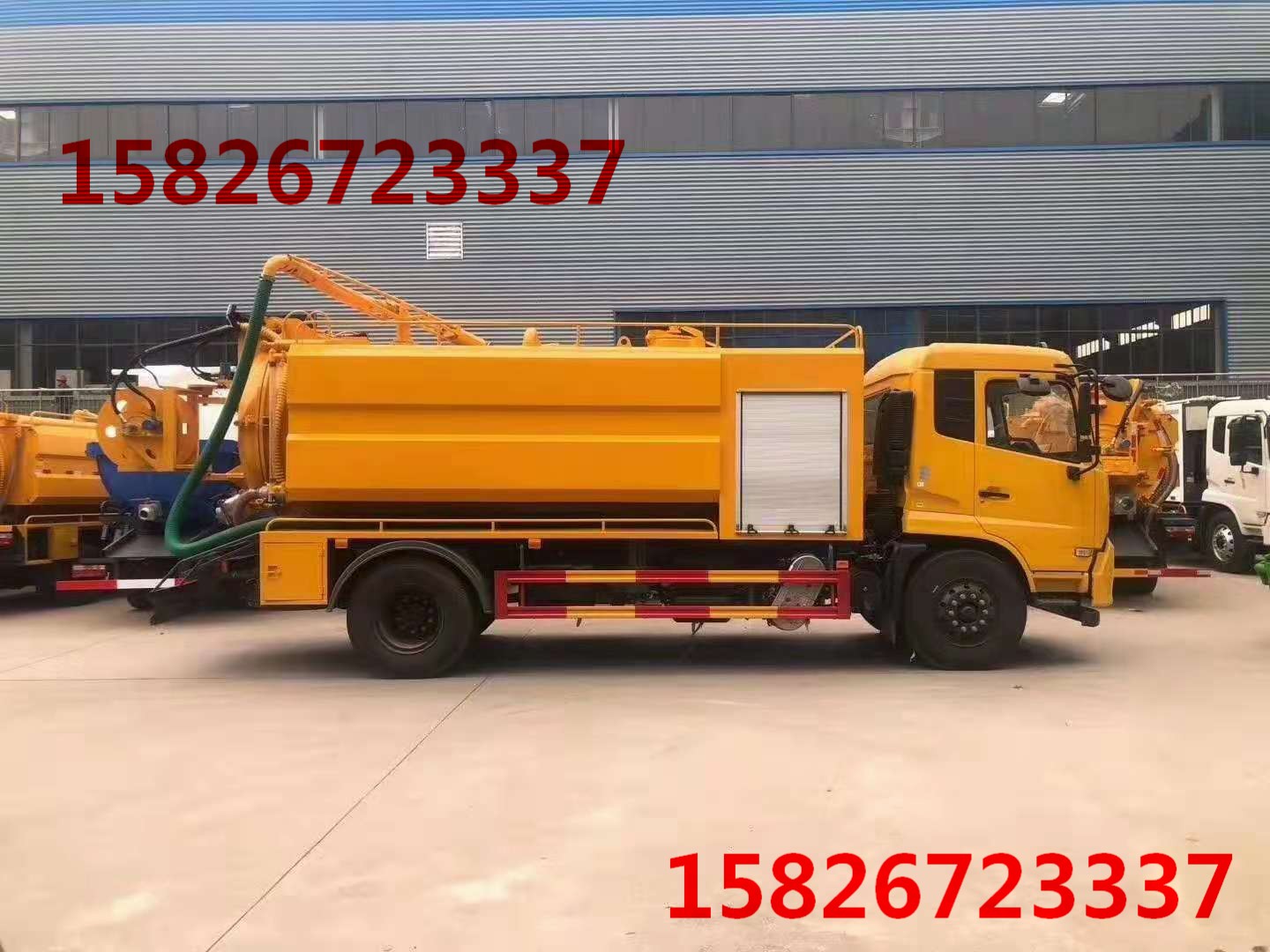

【国六】东风天锦方罐【清水4方 污水10方】清洗吸污车
超长质保
专业团队
全程监督
合作共赢
免费电话 400-6658-337
购车前必看:
此款车型我公司已申报国家汽车公告及环保公告,可合法办理上户手续。因车辆专用组成部分、发动机配置不同,所以整车价格不同。您可以在购车前与我们联系,我们会根据您的需求给您最合适的车型配置和最优惠的价格,欢迎拨打销售热线:400-6658-337

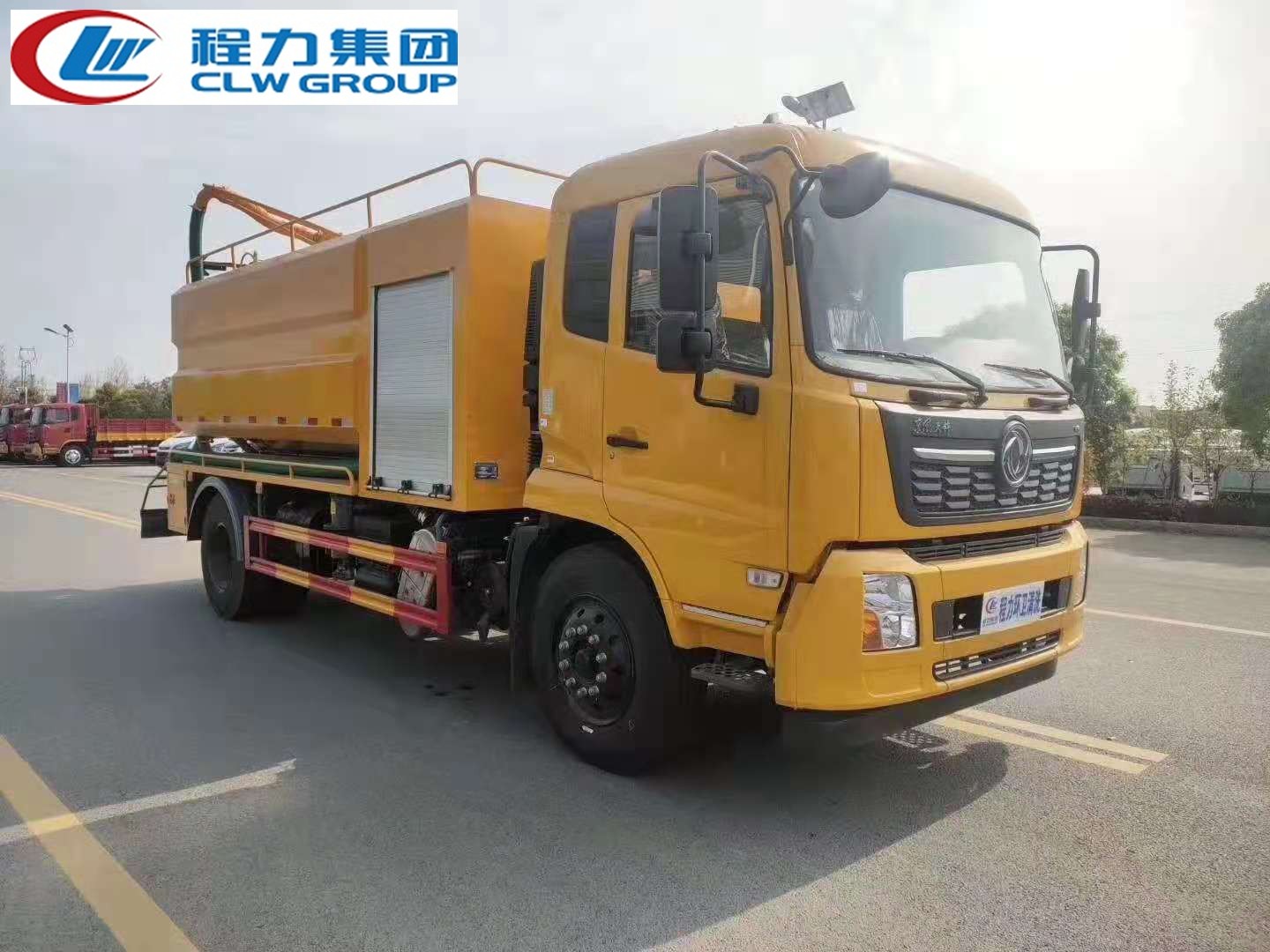

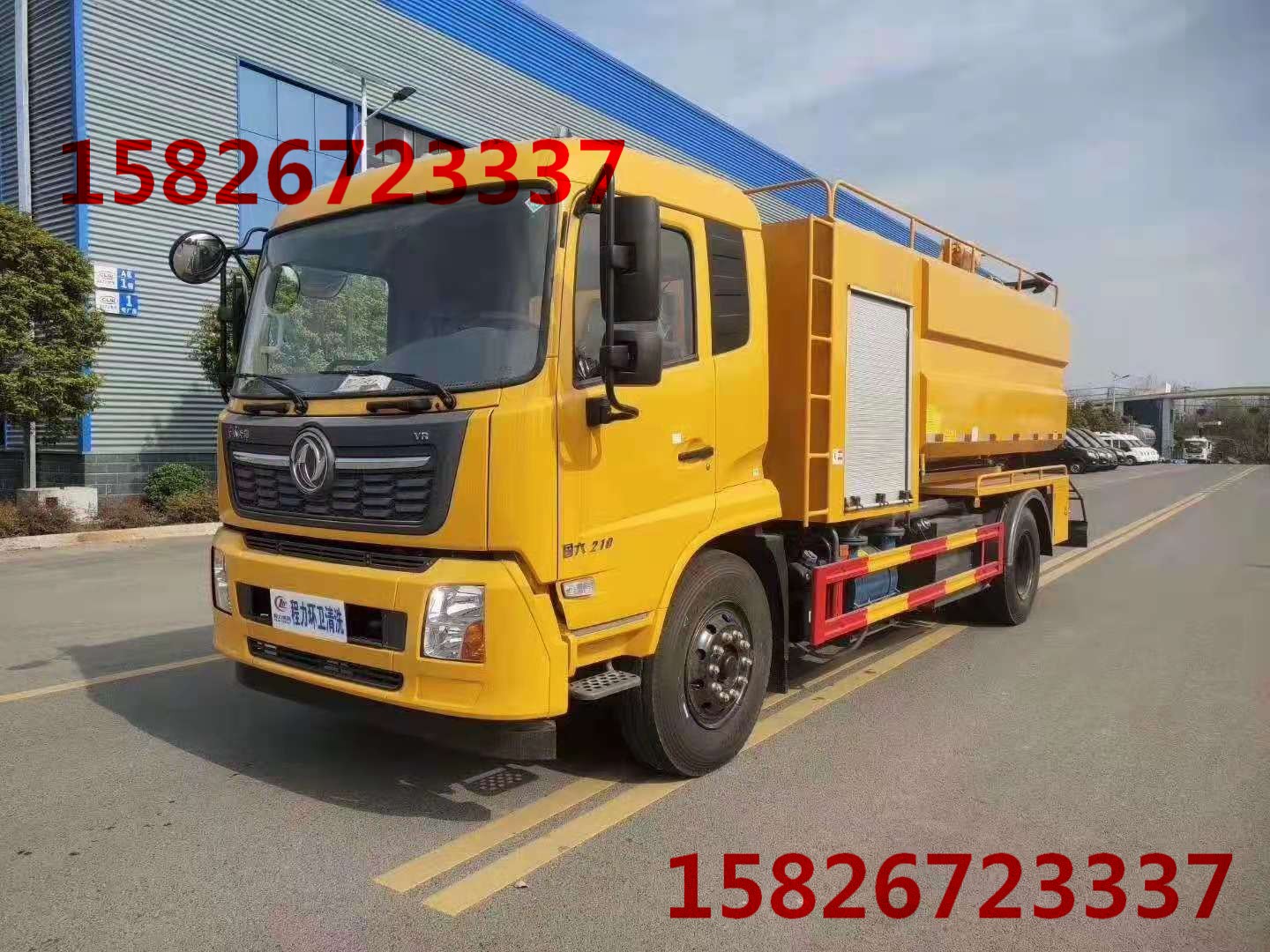

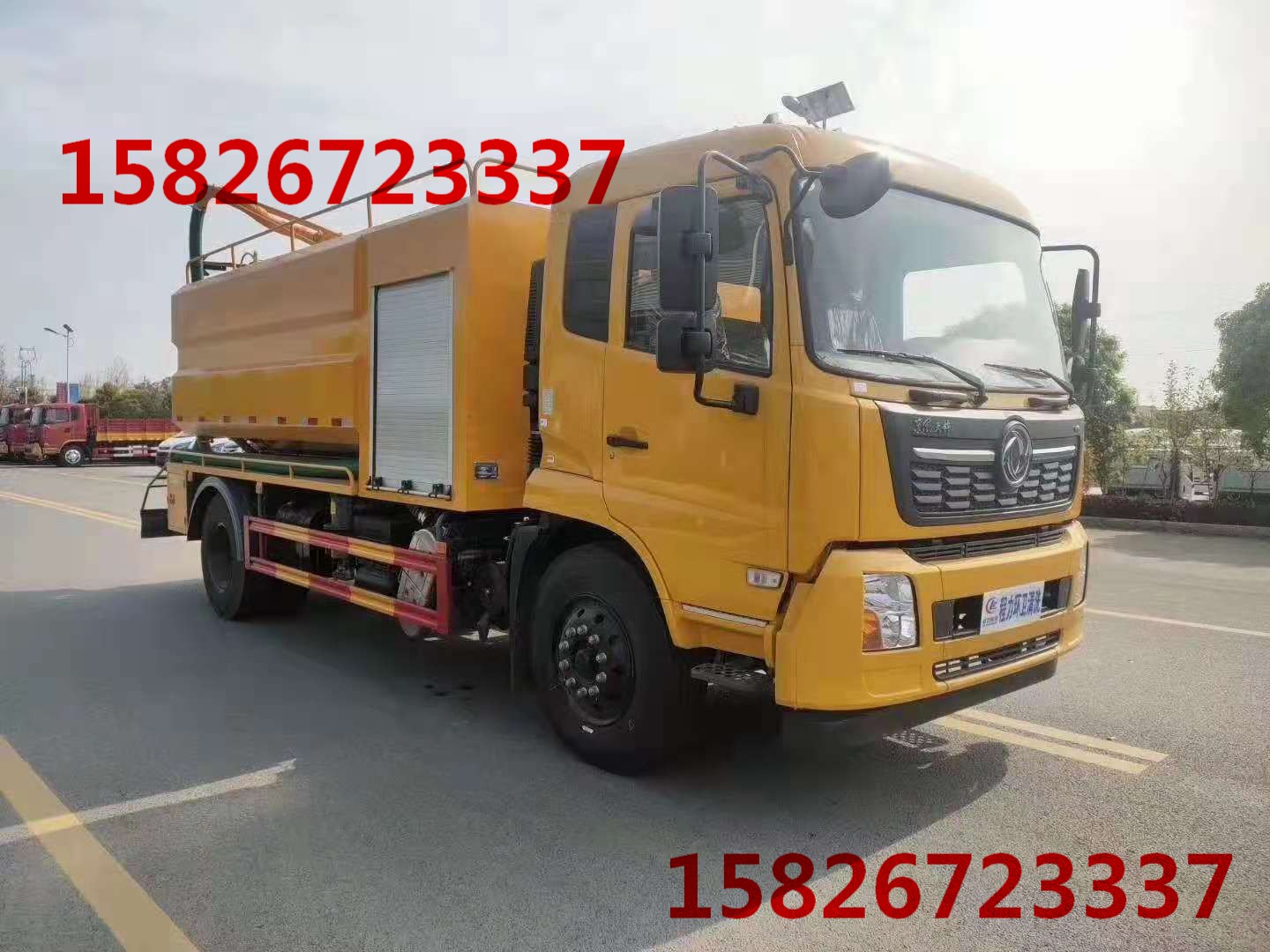

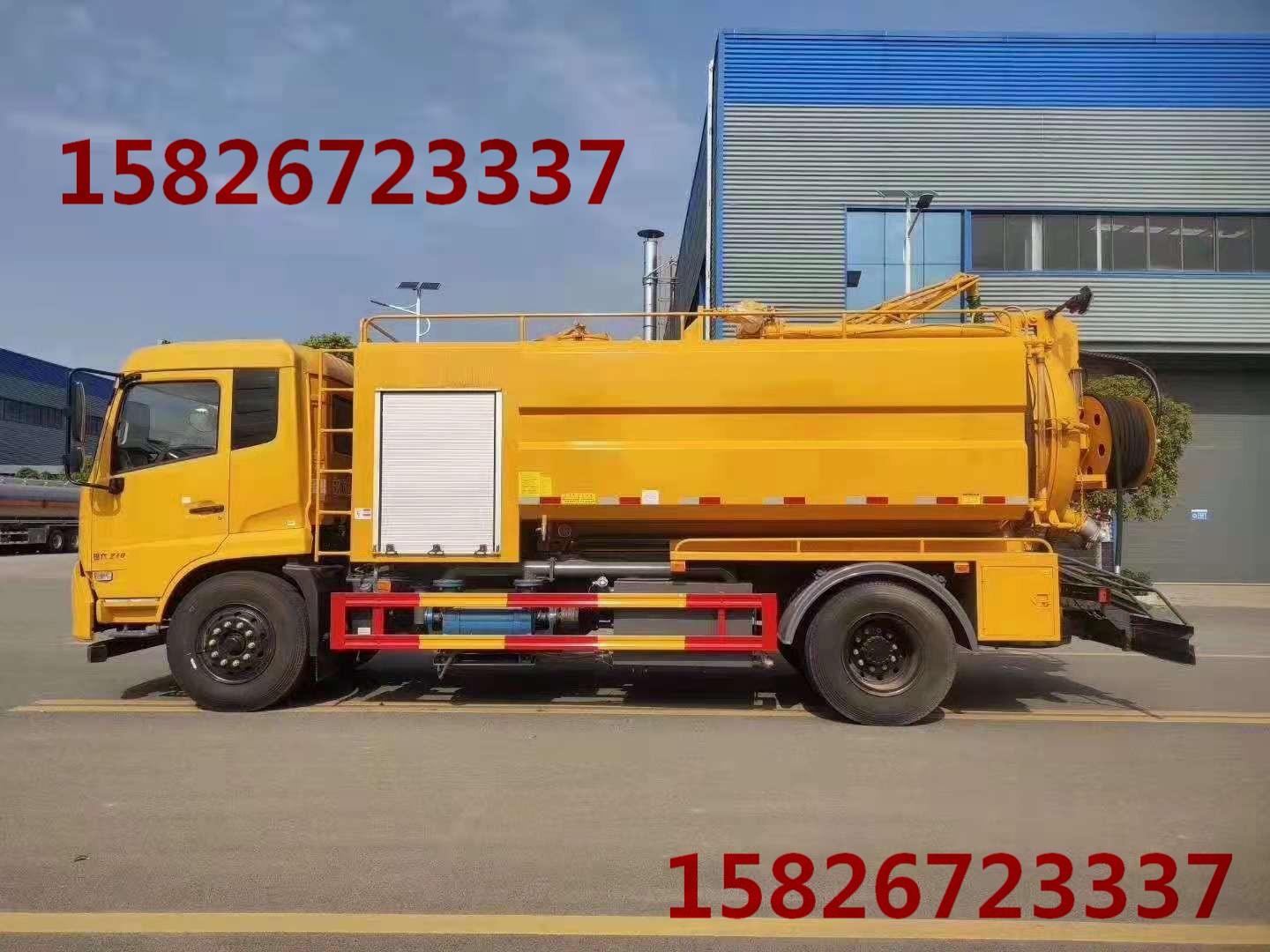

全方位高清图展示

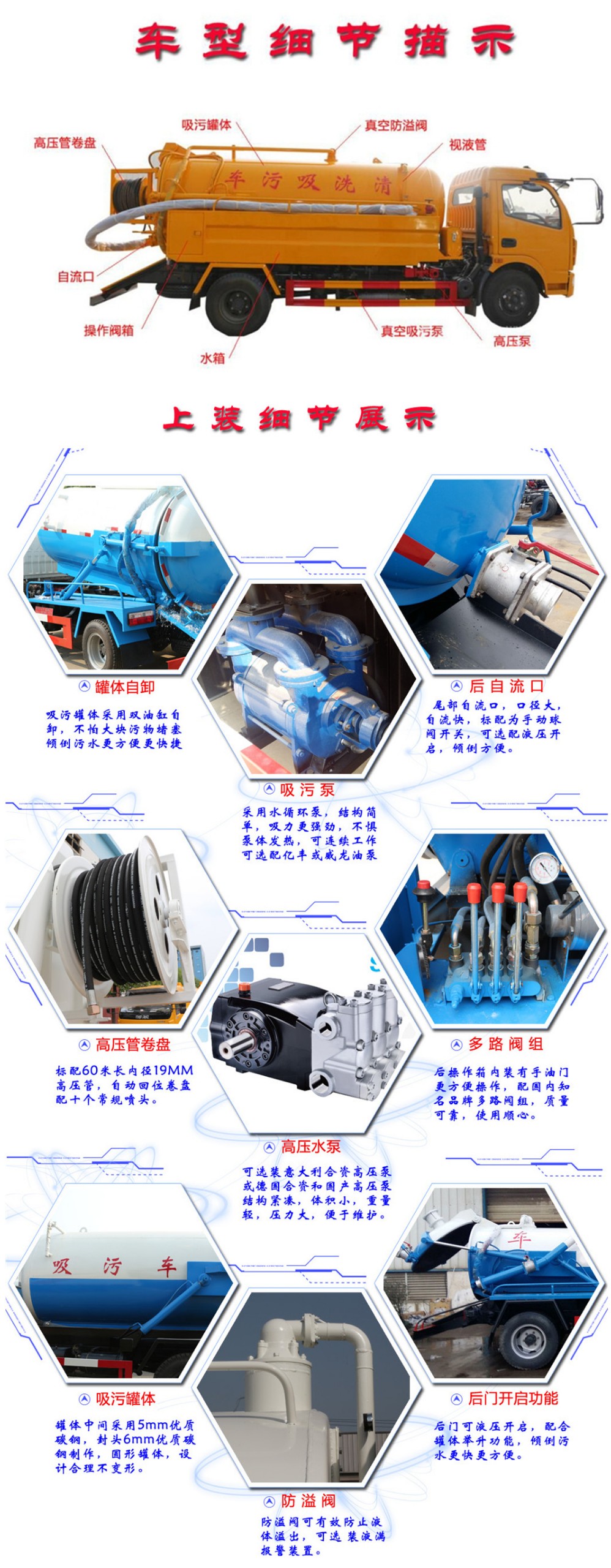

底盘及上装配置图文说明
①清洗吸污车主要由底盘和上装两大部分组成,清洗吸污车底盘装有取力器、传动系统、真空泵、高压泵、真空管管路系统、油气分离器、水气分离器、真空压力表、防护栏、操作台、液压系统等。

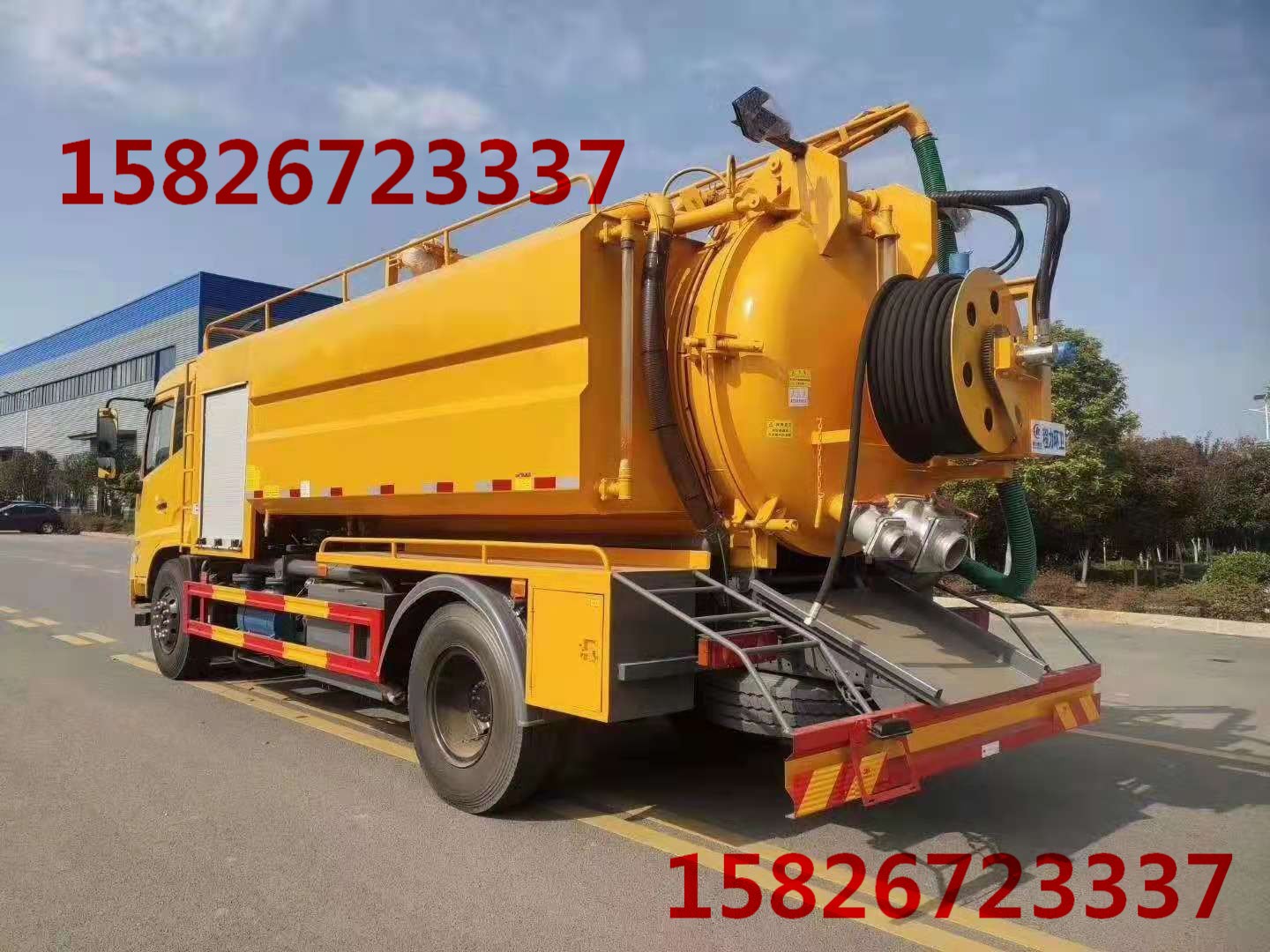

②上装罐体由圆柱形吸污罐与水箱组成,吸污罐两头装有封头、后侧封头可开启、吸污罐体顶部设有真空防溢阀、吸污罐体两侧设有举升油缸及后封头液压自动开启油缸、尾部装有自流阀、标配60米长内径19mm高压管,自动回位卷盘,配10个常规喷头,可选装尾部视液窗、随车吸污软管等。
③清洗吸污车主要用于清洗城市下水道、管道的沉积物、死角泥沟的疏通,也可用于清洗工业排液管道、壁面等,清洗公路、广场地面。利用真空技术实施抽吸作业,能清洁,迅速地将公共厕所、住宅楼等处化粪池内粪便与生活污水运到粪肥蓄集点,或污水处理场。清洗吸污车适宜被吸物质在0℃以上时使用。
工作原理及特点描述
①车辆上装配有防溢阀可有效防止液体溢出,可选装液满报警装置。
②罐体自卸,吸污罐体采用双油缸自卸,倾倒污水更方便更快捷不怕大污物堵塞。
③尾部自流口,口径大,自流快,标配为手动球阀开关,可选配液压开启,倾倒方便。

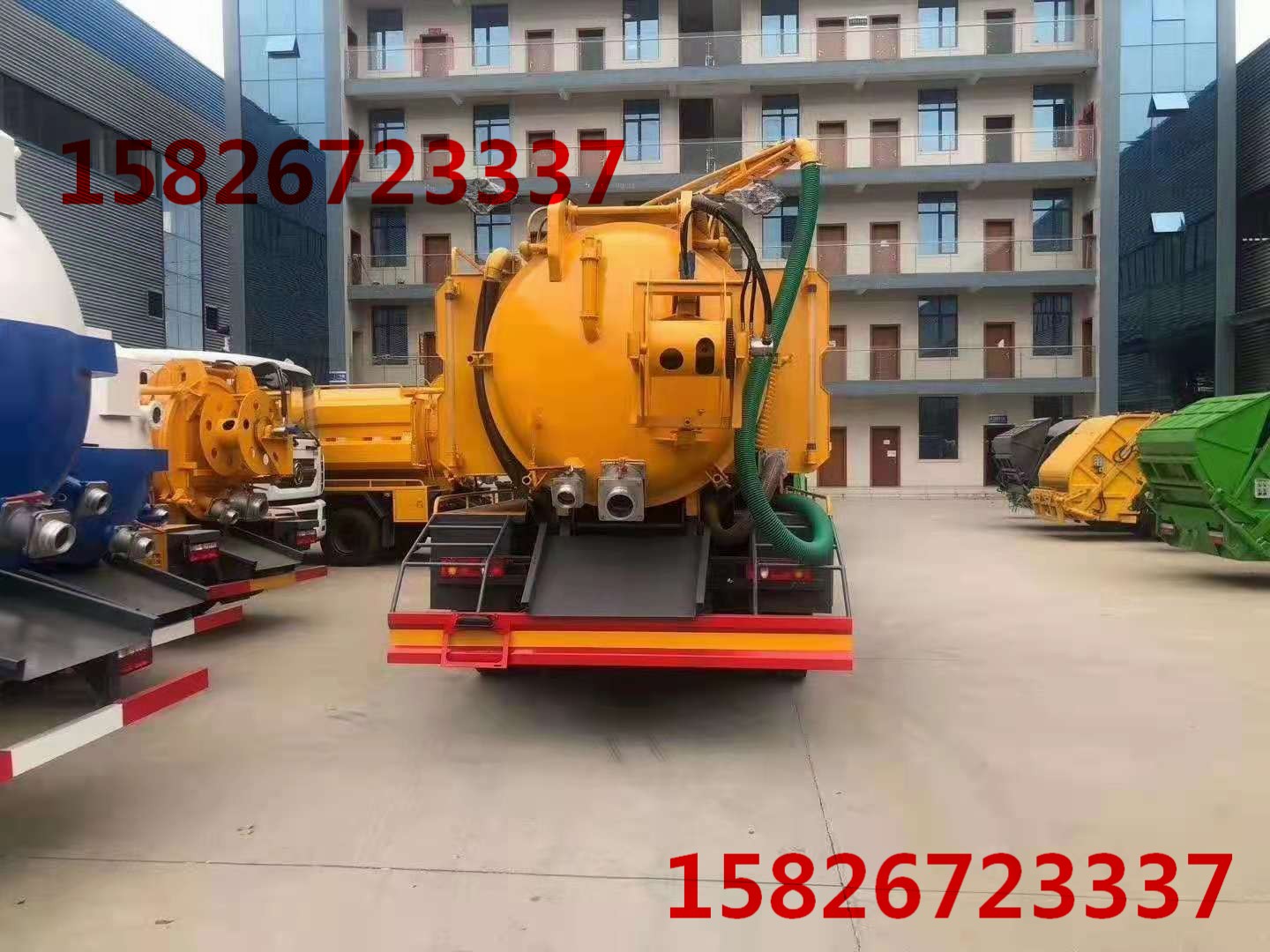

④后门开启功能,后门可液压开启,配合罐体油缸举升功能倾倒污水污物更方便更快捷。
⑤罐体以刚性连接方式,安装在车架上,两者中间设有缓冲垫,可减轻车辆的振动对罐体的损害。
⑥吸污泵,采用水循环泵,结构简单,吸力更强劲,不惧泵体发热,可连续工作,可选配亿丰泵或威龙油泵。
⑦采用进口知名高压清洗泵,压力能达到16Mpa。也可选用国产高压泵、压力达到24Mpa,,压力大清洗彻底。主要用于清洗城市下水道、管道的沉积物、死角泥沟的疏通,也可用于清洗工业排液管道、壁面等,清洗公路、广场地面。
车辆工艺特点
①吸污罐体采用武钢国标6mm厚优质碳钢板材,采用先进的滚塑工艺一次成型,强度高耐腐蚀,罐体为圆形,设计合理,封头采用优质钢材,抗压性更强。安装浮球液位控制器,带电子报警装置;安装进口防溢流装置,防止污水因吸满倒灌至真空泵系统。吸污车具有液压举升自卸功能,便于将各种污泥倾倒干净。后罐门可液压自动开启,便于清理罐体内的沉积物,本车可自吸自排,干净方便,一人就可操作,节省人力。
②采用国内技术领先的吸污专用泵,吸力大,吸程远,特别适合用于下水道内的淤积物的抽吸、装运和排卸,尤其是可吸下水道泥浆、淤泥、石子、砖块等较大物体、含水量较小等物质。抽满污(粪)罐体时间:≤5min,吸程≥10m。自吸自排,寿命长,工作速度快,运输方便。吸污车的排放有加压排放和自流排放两种方式,后盖可打开并自卸罐体中杂质。
③水路系统:包括水罐、高压水泵(意大利进口泵)、进水管、泄水截止阀、滤水器、水位表、进水截止阀、水压表、压力表开关、高压喷头、高压三通阀、卷筒。
④液压系统:包括油位计、油箱、过滤器、闸阀、油泵、溢流阀、节流阀、油压表、单向阀、油马达、换向阀、单向阀、开关。
车型评测
程力威CLW5180GQWD6清洗吸污车主要技术参数 | |||
产品商标 | 程力威 | 企业名称 | 程力专用汽车股份有限公司 |
车辆型号 | CLW5180GQWD6 | 公告批次 | 334 |
外形尺寸(mm) | 8600,7700×2540×3550,3750,3300 | 罐体容积(m3) | 7.92 |
总质量(kg) | 18000 | 额定质量(kg) | 6800,6865 |
整备质量(kg) | 11005 | 前排乘客(人) | 3,2 |
轴荷(kg) | 6500/11500 | 免征 | 是 |
最高时速(km/h) | 89 | 燃油 | 否 |
油耗(L/100Km) | 环保 | 是 | |
燃油类型 | 柴油 | 排放标准 | 国六 |
其他 | 该车装有取力器,真空泵,液压调杆或手动吊杆用于吸污;装有高压水泵,高压水管用于清洗;罐体前部长(mm):1200,用于安装高压泵专用装置;吸污罐罐体有效容积:7.92立方米;1,罐外形尺寸(直线段长×直径)为(mm):4000×1600时,对应整车长/轴距/高度/后悬为:8600/5300(5000)/3550/1870(2170),8600/4700(4500)/3550/2470(2670);2,罐外形尺寸(直线段长×直径)为(mm):3050×1800时,对应整车长/轴距/高度/后悬为:7700/3950/3750/2320,7700/3050×1800/4200(3800)/3750/2070(2470);两侧水箱有效容积:4.32立方米;吸污罐和水箱为两个独立容器,不能同时满载;防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):280×50,后部防护离地高度(mm):490;随底盘选装驾驶室;ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司, 4460046450/威伯科汽车控制系统(中国)有限公司;选装不带吊杆,选装不同样式外观。 |
程力威CLW5180GQWD6清洗吸污车底盘参数 | |||
底盘型号 | DFH1180EX8 | 底盘品牌 | 东风牌 |
轴 数 | 2 | 前轮距(mm) | 1876,1896,1920,1950,1914,1934,1980,2000,1815,1860 |
轴 距(mm) | 3800,3950,4200,4500,4700,5000,5300,5800,5600 | 后轮距(mm) | 1820,1860,1800 |
轮 胎 数: | 6 | 轮胎规格 | 10.00R20 18PR,275/80R22.5 18PR |
接近离去角 | 17/24,17/18,17/13,19/20 | 前悬后悬 | 1430/1870,1430/2170,1430/2470,1430/2670,1430/2320,1430/2070 |
程力威CLW5180GQWD6清洗吸污车发动机参数 | |||
发动机型号 | 发动机生产企业 | 排量(ML) | 功率(KW) |
DDi50E190-60 | 东风商用车有限公司 | 5000 | 147/199 |
D4.5NS6B190 | 东风康明斯发动机有限公司 | 4500 | 140/190 |
D6.7NS6B230 | 东风康明斯发动机有限公司 | 6700 | 169/229 |
B6.2NS6B210 | 东风康明斯发动机有限公司 | 6200 | 154/209 |
B6.2NS6B230 | 东风康明斯发动机有限公司 | 6200 | 169/229 |
DDi50E220-60 | 东风商用车有限公司 | 5000 | 162/220 |
D4.0NS6B185 | 东风康明斯发动机有限公司 | 4000 | 136/184 |
